一 產品介紹

          液氮罐聯網監控系統是一套采用Edge Meter系列監控設備BD-200A液氮罐超低溫監控儀利用物聯網監控模式對液氮罐液位進行液位監控的一體化監控系統。該系統具有操作方便，手機小程序和PC端都可監控液氮罐溫度及接收低液位監控報警。系統可提供電壓報警，適合遠途運輸型液氮罐使用。一體化液氮罐聯網監控系統只用一部手機即可監控N臺液氮罐，接收液位報警信息。并使用PC端平臺下載溫度記錄。主機能夠24小時全天候在線工作。
   BD-200A液氮罐超低溫監控儀（Edge Meter系列監控設備）是智能低溫監控報警設備,用于對液氮罐及超低溫設備進行實時監控報警并上傳記錄數據的智能設備。使用方便，無需手動配置，即插即用。
    BD-200A液氮罐超低溫監控儀的監控?cái)?shù)據是自動測量，智能報警，信息自動上傳平臺;記錄儀可設置報警觸發參數，當實際數值超過設定值，儀器就會發出聲光報警，并且能夠連接打印機打印歷史記錄。

二、產品特性
 1 外置超低溫傳感器，高精度反饋溫度
 2 外部5VDC供電加內置電池管理系統，可適配冷鏈運輸型液氮罐
 3 通信方式：USB、GPRS、GPS，支持 MQTT 協議，TCP 固定協議上傳
 4 智能主機可聲光報警、小程序報警、云平臺報警、郵件報警提醒使用者溫度及液位異常
 5 主機最短間隔1分鐘上傳一次主機信息到云平臺，刷新信息。
6 觸摸式菜單鍵和電源鍵，長壽命設計
7 主機支持4G或WIFI網絡運行
8 主機配置安裝支架，適配各種液氮罐產品安裝使用
9 主機支持英文界面操作使用，WIFI網絡全球通用，4G網絡各國通用


三、技術參數
1、傳感器：
a) 測量范圍：-200~500℃
b) 測量精度：±0.5℃（-20~120 攝氏度）其他量程±1℃
c) 靈敏度:2f/s；
   2、電氣特性：
a) 供電方式：外部供電 5VDC;內置電池管理系統
b) 通信方式：USB（串口）、GPRS、GPS，支持 MQTT 協議，TCP 固定協議上傳;
c) 傳感器延長線 1m
3、功能特性：
a) 顯示：可實現顯示現場溫度和通信狀態報警狀態燈；

b) 操作按鍵：觸摸式菜單鍵和電源鍵；
c) 報警功能及方式：設備會通過蜂鳴器提示報警
d) 能自動檢測電池電壓，并實現報警，防止電池過充過放；
e) 網絡支持：移動 4G 網絡 wifi網絡

四、報警方式：
1主機蜂鳴器報警
2 小程序推送報警
3 PC電腦端平臺界面報警

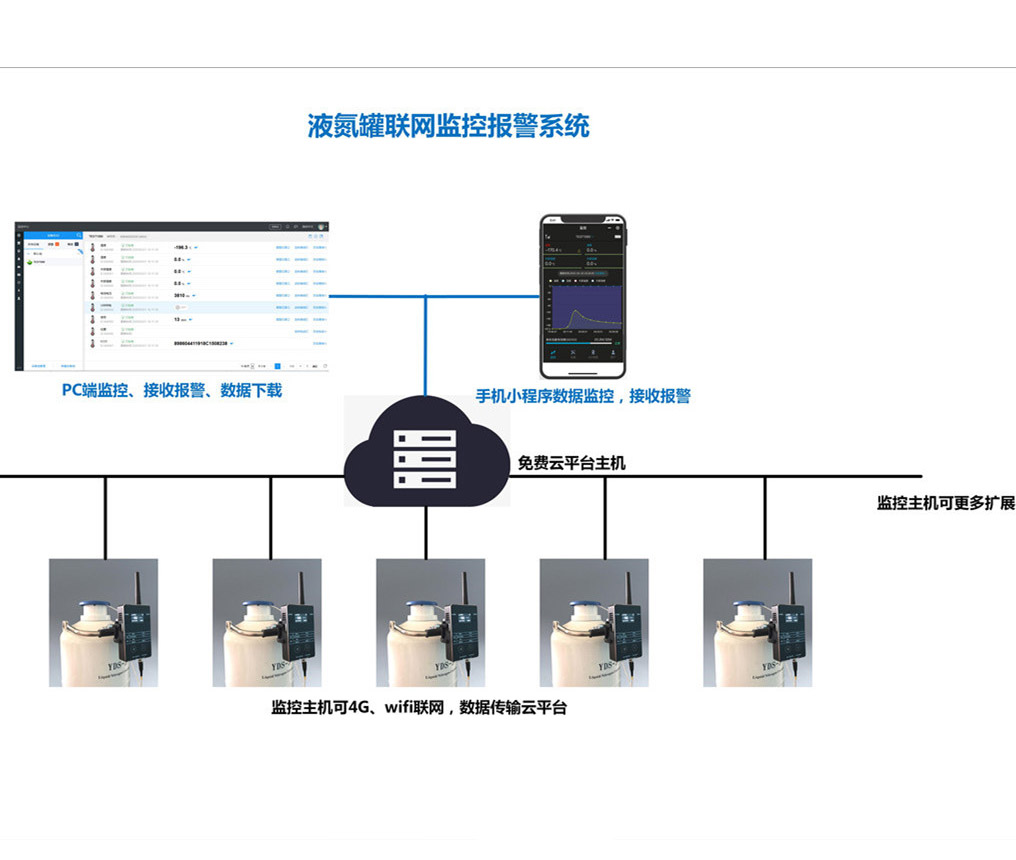

五、聯網監控示意圖

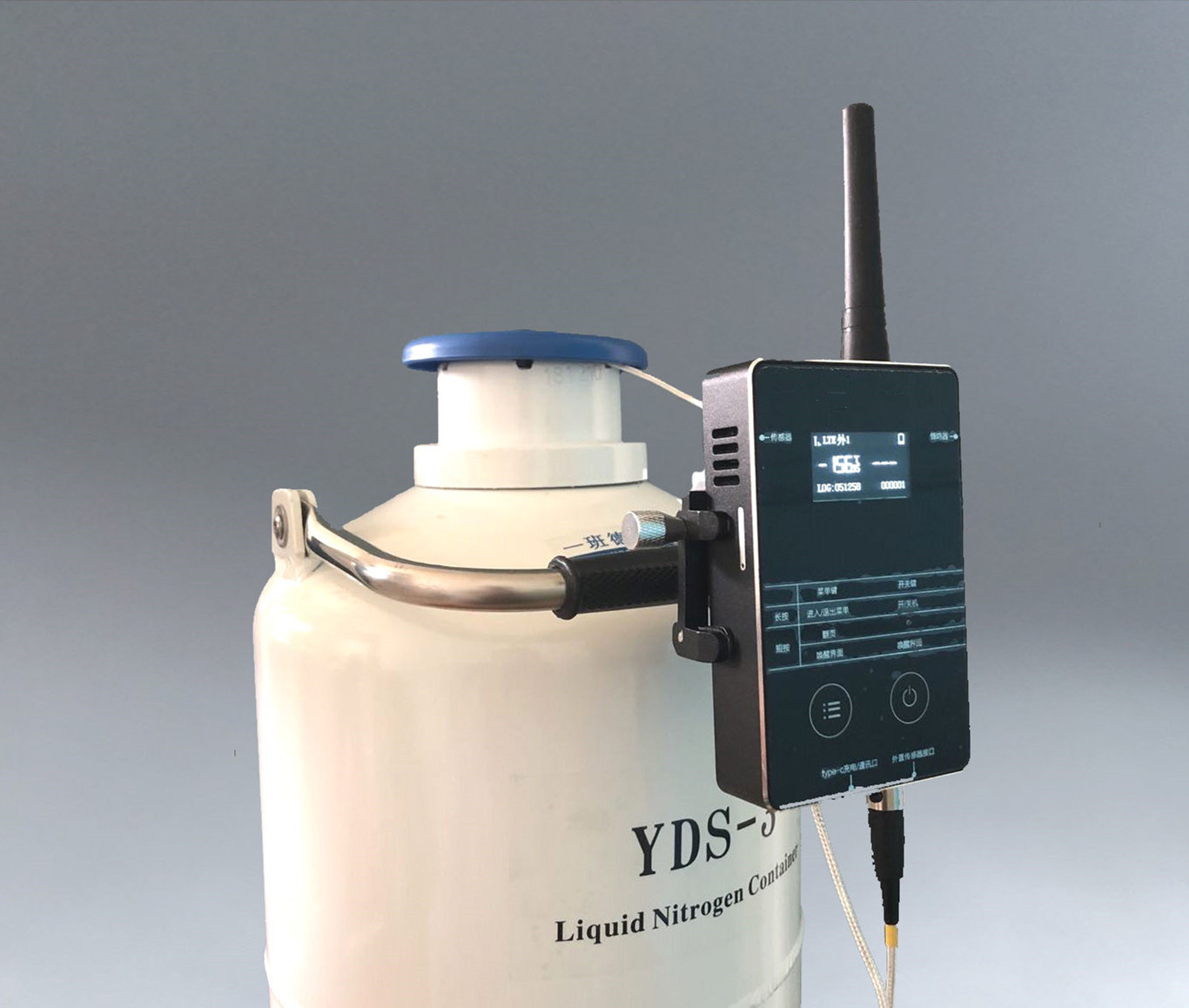

六、主機展示




七、遠程監控

1. 云平臺監控及接收報警信息，設置觸發器


監控中心界面

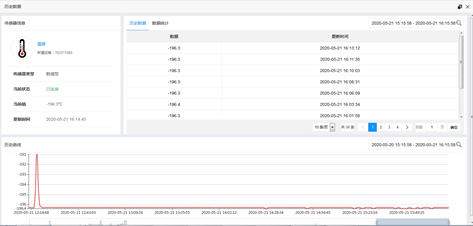

傳感器歷史記錄曲線

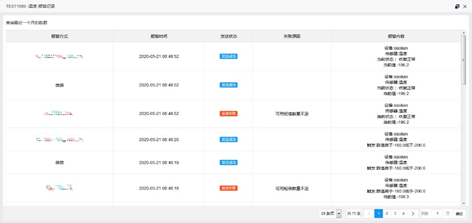

報警情況查詢

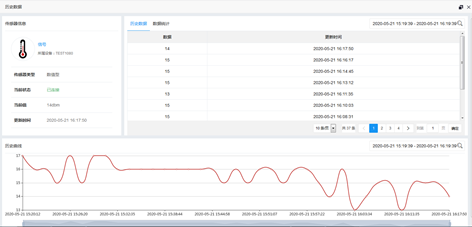

信號情況歷史記錄曲線

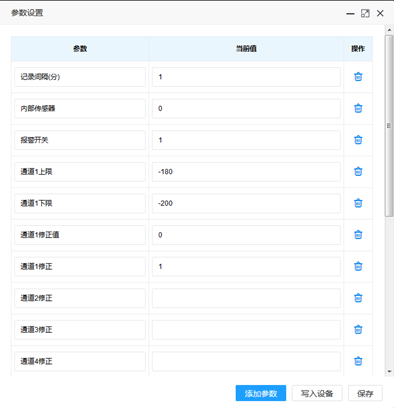

主機參數設置



2    手機小程序——界面展示
